本文介紹了ABB ACS510 變頻器端子分區、接線邏輯，包含模擬量、數字量、PNP/NPN 接法、繼電器輸出、通訊、主回路、制動電阻全部分，適配現場接線實操。
一、模擬量輸入輸出接線（帶撥碼切換電流 / 電壓）

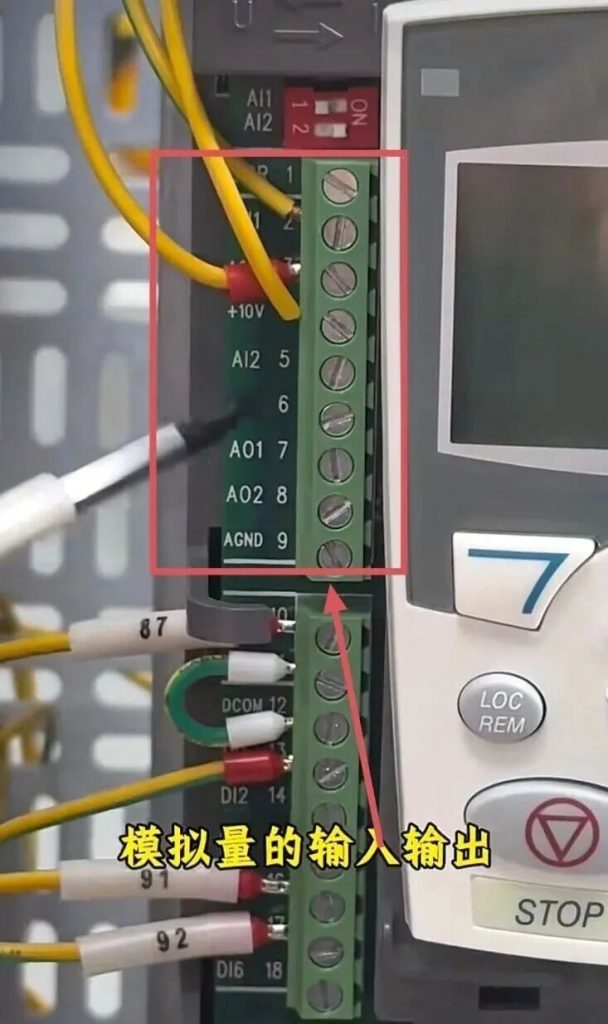

端子排布：+10V、AI1、AI2、AGND、AO1、AO2
- AI1、AI2：模擬量信號輸入端口
- AO1、AO2：模擬量信號輸出端口
- AGND：模擬量公共接地端
- 板載配有撥碼開關，可按需切換電流信號或電壓信號模式。
二、數字量輸入接線（DI1~DI6 + DCOM）

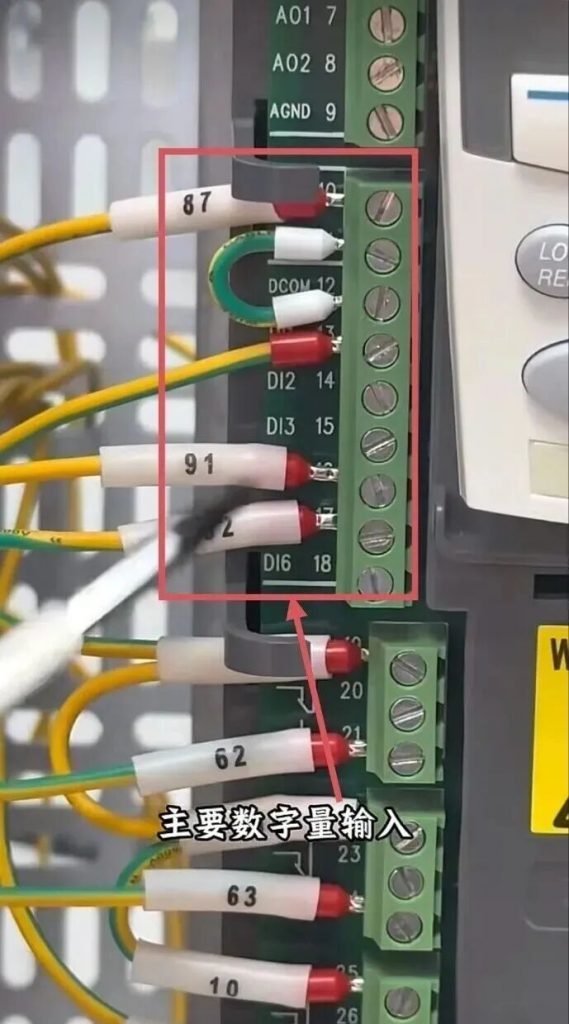

數字量輸入端子范圍：10–18 號端子包含引腳：+24V、GND、DCOM、DI1～DI6。
核心分兩種接法：PNP 型（高電平觸發）、NPN 型（低電平觸發）

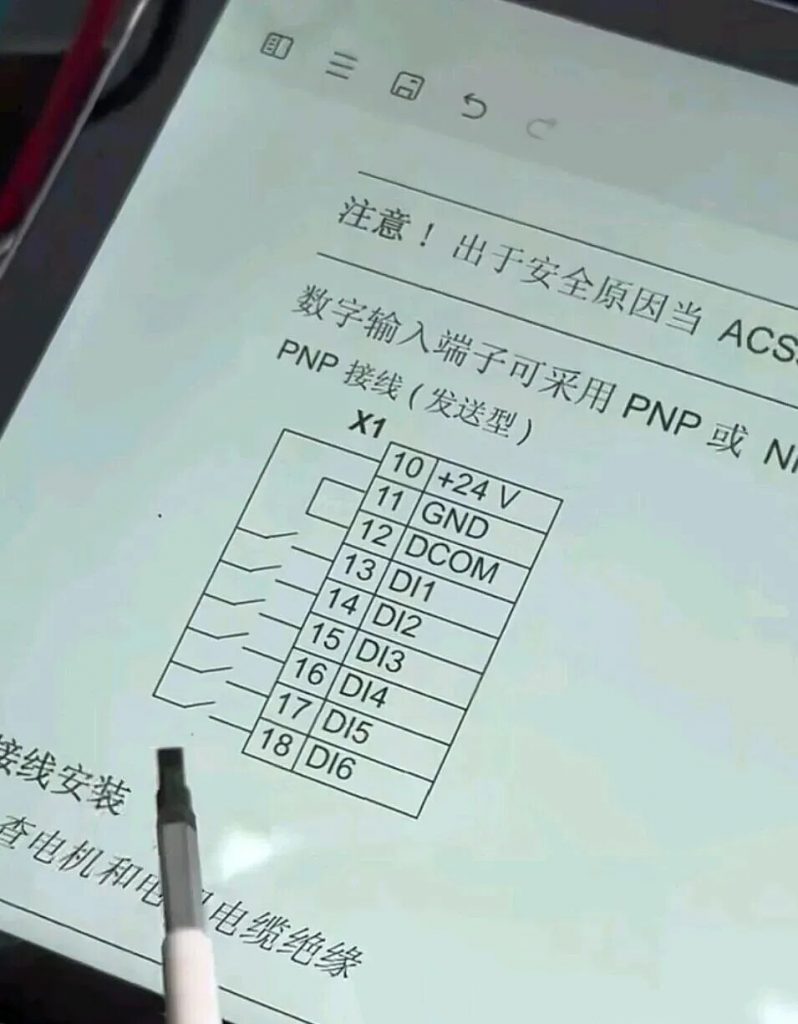

1. PNP 型接線（高電平觸發）

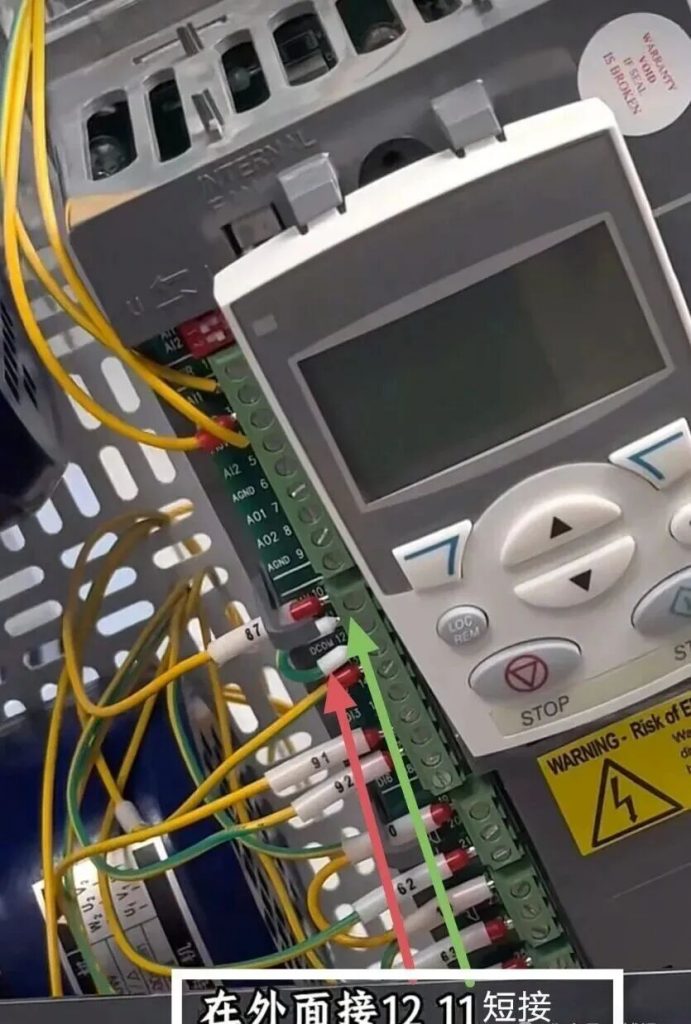

由變頻器內部24V 電源作為觸發源，電流從 24V 流出接入 DI 端子（如 DI1 接 13 號端子）。變頻器內部 DI 與 DCOM 導通，外部再將 DCOM 與 GND（11 號端子）短接，形成完整信號回路。
2. NPN 型接線（低電平觸發）

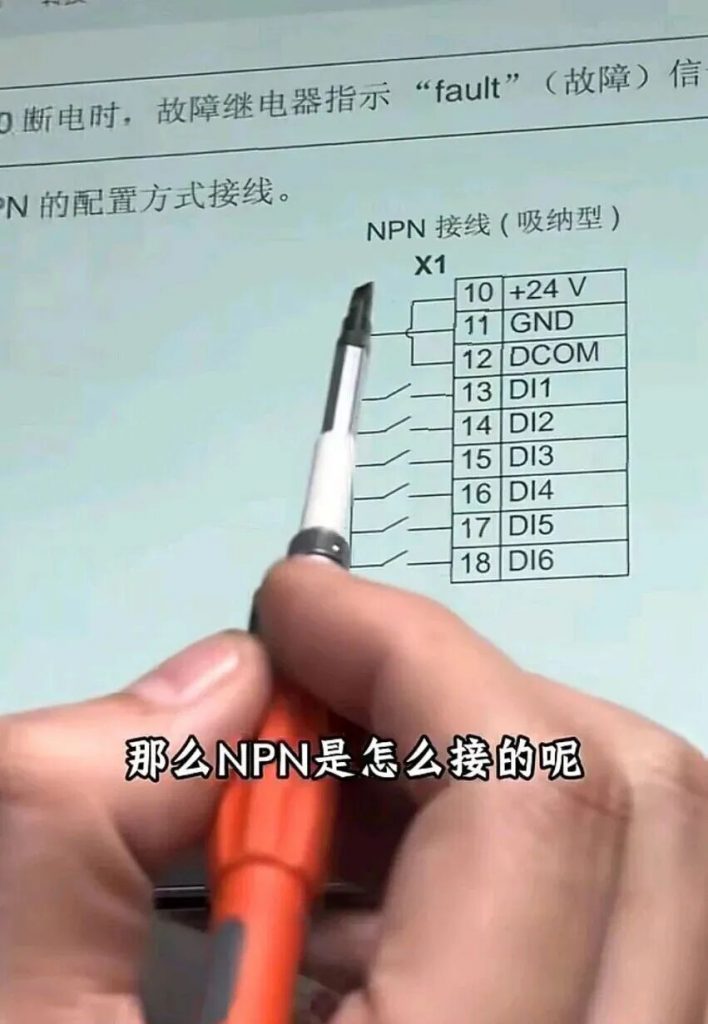

把變頻器 **+24V 與 DCOM 公共端短接 **，24V 接入 DCOM 后，內部連通對應 DI 端子。外部通過 NPN 開關器件連接 DI 端子，最終回流至 GND（11 號端子）形成回路。
三、繼電器輸出接線（自帶 3 路繼電器，可擴展）
- 基礎配置：變頻器自帶3 路獨立繼電器輸出，還可加裝拓展模塊，增加更多繼電器觸點。

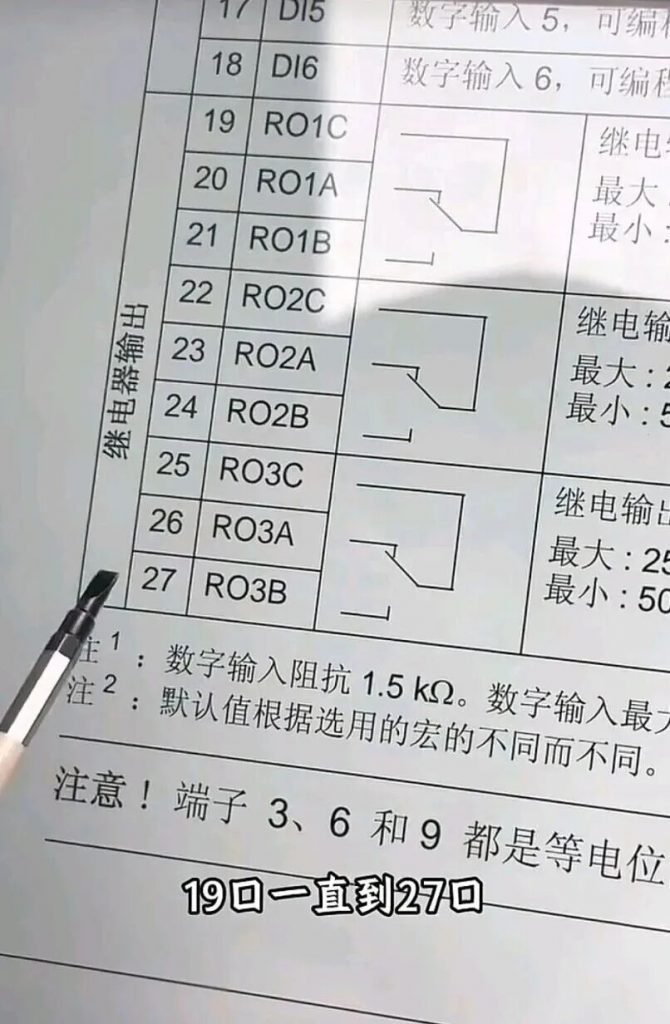

- 端子區間：19–27 號端子為三路繼電器接口
- 觸點定義（每路通用）
- C：公共端
- A：常閉觸點
- B：常開觸點

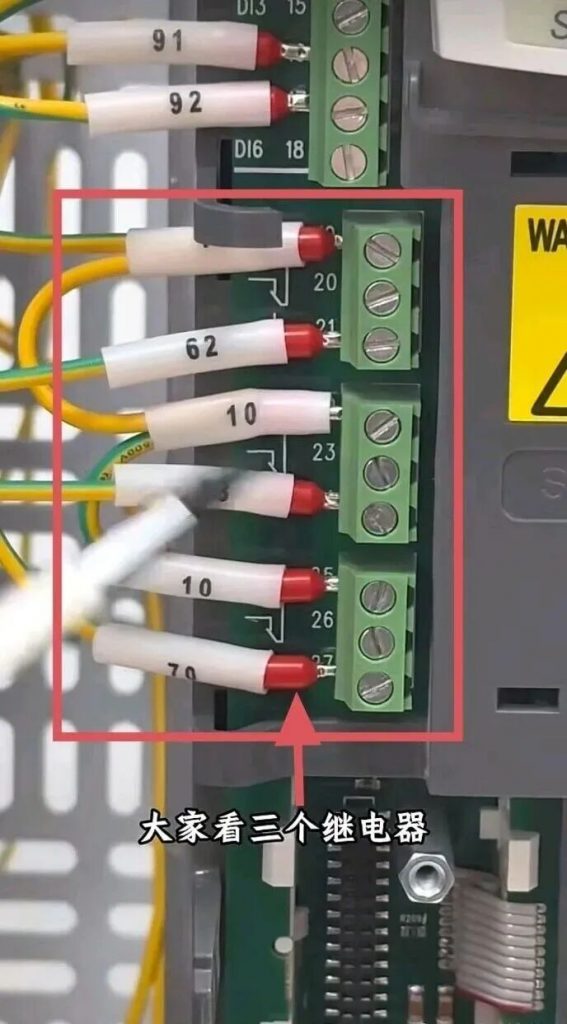

- 現場實用接法（水泵、報警通用）三路繼電器公共端01C、02C、03C全部短接，可接入 220V 供電；01B、02B、03B 為常開輸出，變頻器內部程序控制觸點吸合斷開，即可外接中間繼電器、指示燈、故障報警器、水泵啟停控制等設備。
- 注意：需嚴格按照端子參數匹配承載電壓、電流，避免過載損壞。
四、通訊與拓展接口

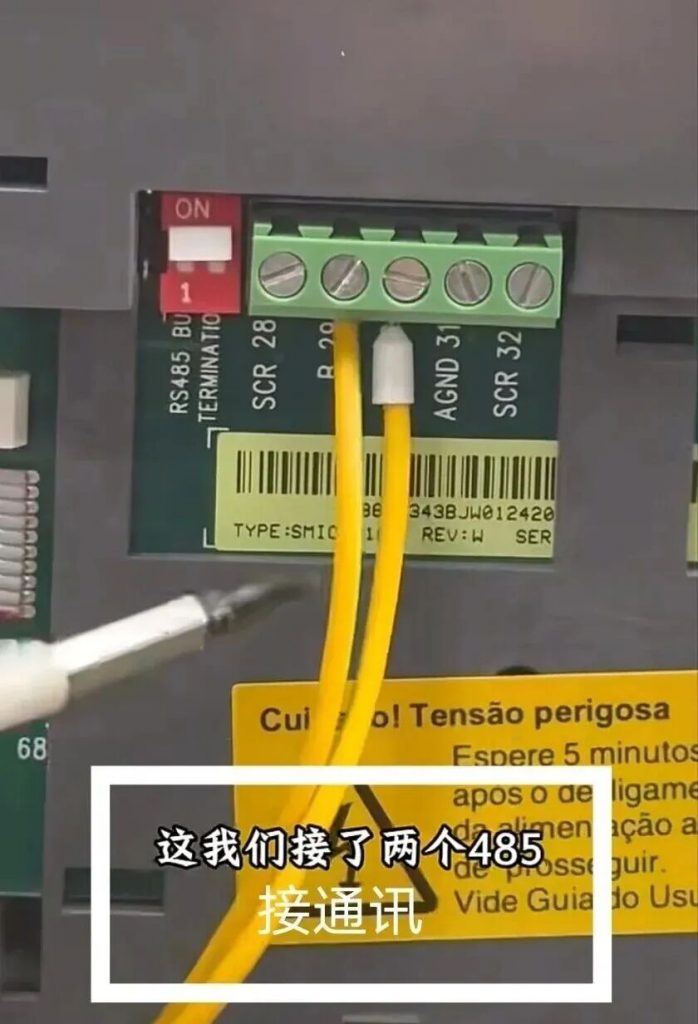

- 配備一組 485 通訊接口（B+、B-），可實現多臺變頻器組網、上位機遠程控制。

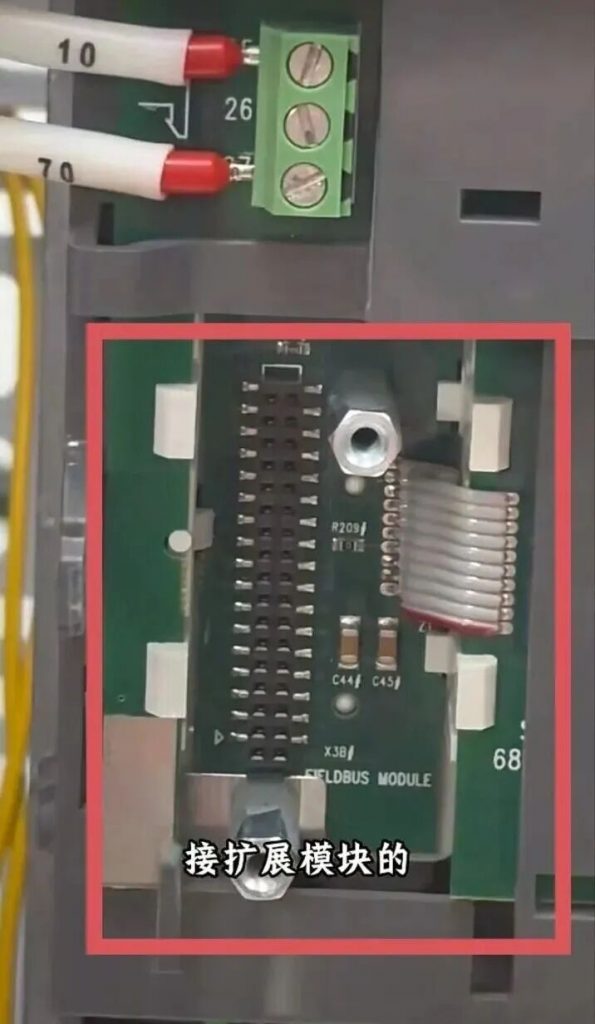

- 預留拓展接口，可外接功能拓展模塊，增加 IO 點位、繼電器數量等擴展功能。

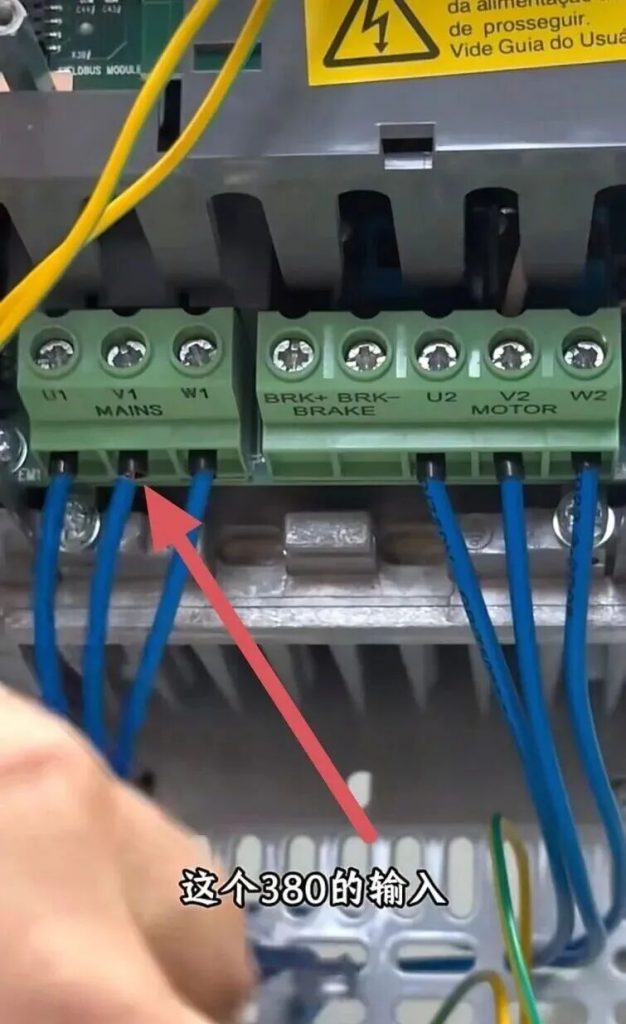

五、主電路380V輸入輸出接線
- 輸入端：接入三相380V 工業電源

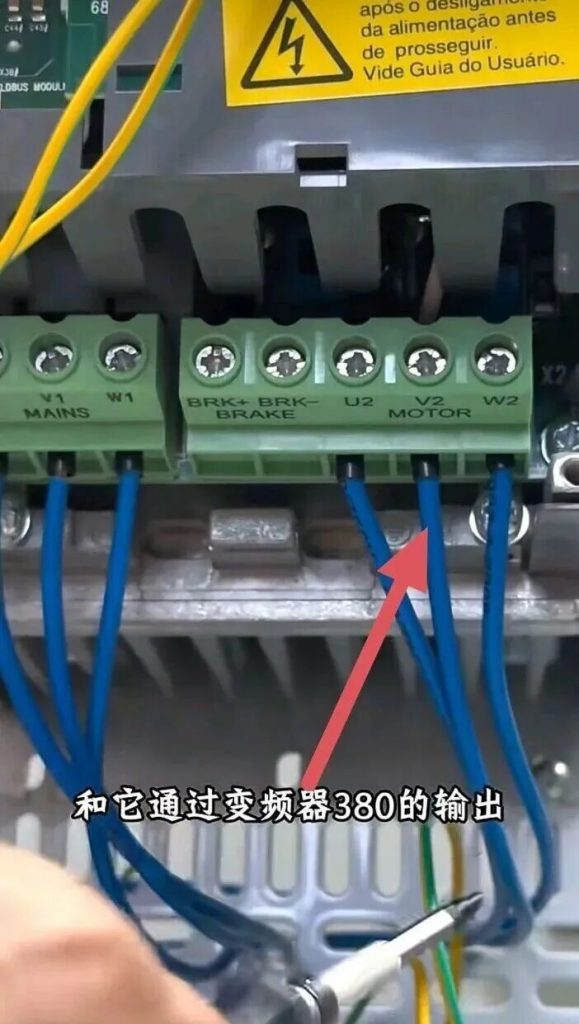

- 輸出端：接電機負載，同樣為三相 380V 輸出供電。
六、制動電阻接線

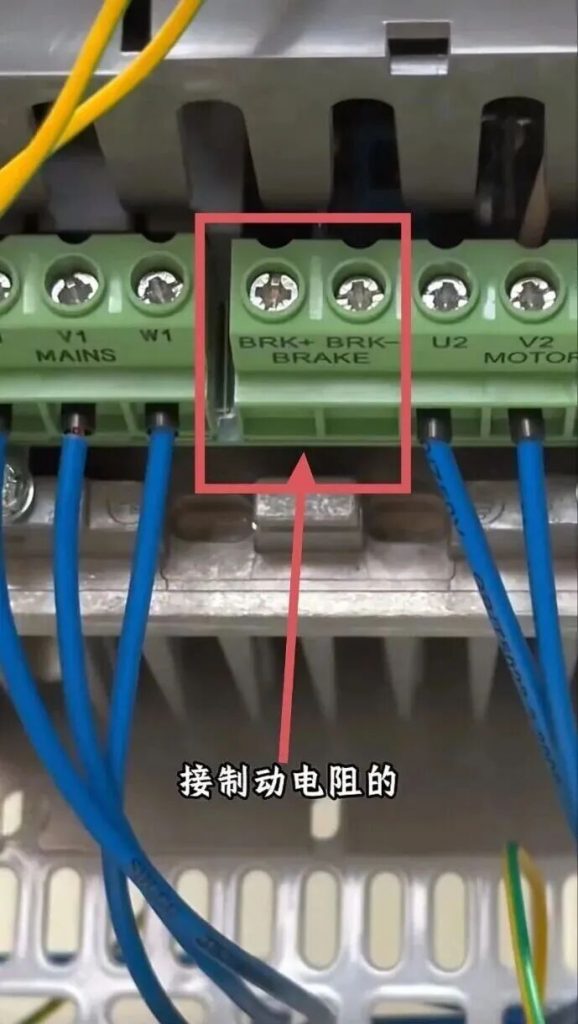

變頻器直流側預留 B+、B- 專用端子，直接對應連接制動電阻，實現停機快速制動、能耗泄放
